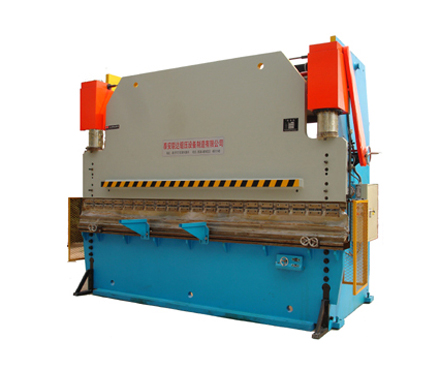

您的當前位置：WB67Y系列液壓折彎機
2011-05-23
|
|
|
 性能與特點： | |
 兩油缸安裝在左右墻板上，受力合理，上滑塊下死點定位為油缸內擋塊形式，結構緊湊 | |
|
集成液壓系統， 上傳動式結構，速度調節范圍大，工作平穩可靠 | |
|
后檔料與滑塊行程電動調整，手動微調，數字顯示 | |
|
上模配有斜楔撓度補償機構 | |
|
扭軸強迫同步，機械擋塊平衡，精度高；四米以上折彎機也可采用機液同步機構，調整方便，同步性好,可進行多機聯動 |
|
| |||||||||
|
規 格 型 號 |
公稱力(kn) |
工作臺長度(mm) |
喉口深度 (mm) |
滑塊行程 (mm) |
立柱間柱(mm) |
******開啟 高度(mm) |
主電機 功率(kw) |
重量 (kg) |
外形尺寸 (長×寬×高)(mm) |
|
WB67Y-160/6000 |
1600 |
6000 |
320 |
200 |
5000 |
480 |
15 |
17800 |
6100×1800×2900 |
|
WB67Y-200/6000 |
2000 |
6000 |
320 |
200 |
5040 |
480 |
15 |
18500 |
6100×1820×2950 |
|
WB67Y-250/5000 |
2500 |
5000 |
350 |
240 |
4000 |
550 |
22 |
22000 |
5300×2000×3500 |
|
WB67Y-300/6000 |
3000 |
6000 |
350 |
240 |
4800 |
550 |
22 |
25000 |
6150×2000×3500 |
|
WB67Y-400/6000 |
4000 |
6000 |
350 |
320 |
4600 |
600 |
30 |
40000 |
6150×3300×4760 |
|
WB67Y-400/8000 |
4000 |
8000 |
350 |
320 |
6600 |
600 |
30 |
54000 |
8300×3300×4760 |
|
WB67Y-500/6000 |
5000 |
6000 |
400 |
320 |
4800 |
630 |
30 |
60000 |
6150×3500×4900 |
|
WB67Y-600/6000 |
6000 |
6000 |
400 |
320 |
4800 |
630 |
30 |
68000 |
6150×3700×4900 |
|
WB67Y-800/6000 |
8000 |
6000 |
500 |
360 |
4800 |
710 |
45 |
79000 |
6200×4100×4900 |
